氧化鋯陶瓷的八大問(wèn)題解答

關(guān)于氧化鋯陶瓷想必大家還有一些疑問(wèn)等待著回答，以下是科眾陶瓷廠總結(jié)的八大問(wèn)題以及其解答。

純凈的氧化鋯是白色固體，含有雜質(zhì)時(shí)會(huì)顯現(xiàn)灰色或淡黃色，添加顯色劑還可顯示各種其它顏色。純氧化鋯的分子量為123.22，理論密度是5.89g/cm3，熔點(diǎn)為2715℃。通常含有少量的氧化鉿，難以分離，但是對(duì)氧化鋯的性能沒(méi)有明顯的影響。

氧化鋯陶瓷性能參數(shù)：
體積密度：5.5~6.05 g/cm^3；熔點(diǎn)：2715℃；抗彎強(qiáng)度：1100 MPa；斷裂韌性：12 MPam^(1/2)；硬度：88~90 HRA；彈性模量：220 GPa；線膨脹系數(shù)：(6.5~11.2)X10^（-16）/K；最小可達(dá)剩余不平衡度：≤0.8 Gmm/kg；不平衡減少率：≥ 85%。

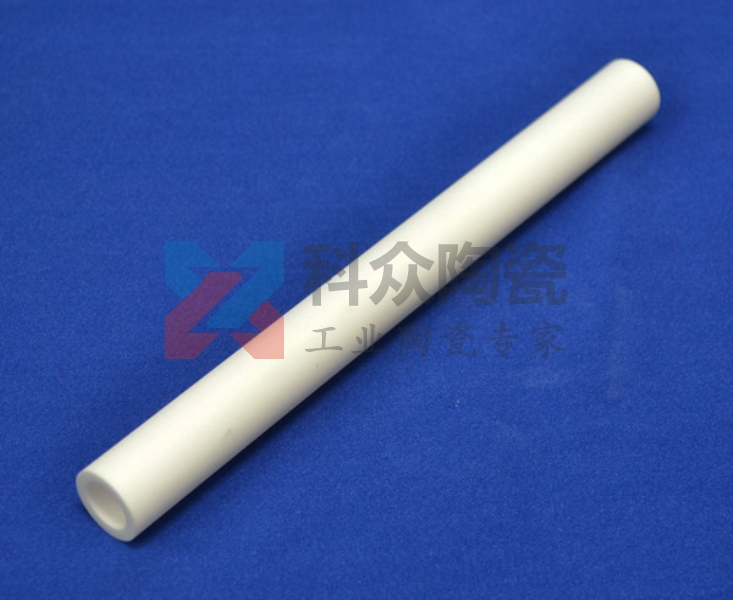

耐磨氧化鋯陶瓷管

氧化鋯陶瓷與金剛砂相比，誰(shuí)的硬度更強(qiáng)？
金剛砂又稱(chēng)碳化硅，碳化硅的硬度在莫氏8.5，氧化鋯的硬度在莫氏9以上，僅次于金剛石。

氧化鋯陶瓷和氧化鋁陶瓷哪個(gè)更耐磨？
氧化鋯陶瓷硬度≥HRA9，僅次于金剛石的硬度，而且表面光滑摩擦系數(shù)小，耐磨性能十分理想，尤其是在高溫氧化性介質(zhì)或腐蝕介質(zhì)中，氧化鋯陶瓷的材料較之氧化鋁陶瓷性能優(yōu)越得多。

氧化鋯陶瓷成分是什么？
不僅僅是氧化鋯、還有稀釋的無(wú)機(jī)成分，以及固化成分。通過(guò)原子光譜可以知道元素種類(lèi)和含量，再通過(guò)晶格鑒定，就完全清楚了。

氧化鋯陶瓷能耐多少度高溫？
氧化鋯陶瓷有很多檔次，純度不一。耐高溫不只是熔點(diǎn)高低的問(wèn)題，取決于組成，最高能到1400多度。理論上，高溫、低溫條件能保持原有特性。

氧化鋯陶瓷有哪些成型工藝？
目前氧化鋯陶瓷成型工藝比較多，有干壓成型、熱壓鑄成型、注漿成型、注塑成型、等靜壓成型等，其中等靜壓成型的陶瓷件是最好的。

氧化鋯陶瓷在成型后發(fā)現(xiàn)裂紋很多，這是為什么？
要看你的成型工藝才能知道，如果是注塑成型，在配料、注塑、泡膠、排膠這幾道工序產(chǎn)生問(wèn)題時(shí)都會(huì)在燒結(jié)后出現(xiàn)所述問(wèn)題，如果是干壓成型一般都是成型壓力不夠致壓坯密度不足引起。

氧化鋯陶瓷的耐磨性與氣孔有關(guān)嗎？
陶瓷結(jié)構(gòu)件氣孔越多說(shuō)明密度就越低，產(chǎn)品也就越不耐磨。相反氣孔越少則說(shuō)明密度越高，產(chǎn)品越不易磨損。

氧化鋯陶瓷產(chǎn)品的氧化鋯含量是多少？
科眾陶瓷廠生產(chǎn)的氧化鋯陶瓷產(chǎn)品氧化鋯含量全部在95%以上，95%的氧化鋯粉末，1%的二氧化硅微粉，3%的氧化鋁，糊精、硅溶膠其余，成型烘干后1300℃燒制而成。
