關于單一絕緣瓷套管與電容式絕緣瓷套管（多圖

常見的絕緣瓷套管有很多不同的種類，下面是科眾氧化鋯陶瓷廠帶來的關于單一絕緣瓷套管和電容式絕緣瓷套管的介紹。

單一絕緣瓷套管：
用純瓷絕緣，常制成穿墻絕緣瓷套管，用于35千伏及以下電壓等級。其絕緣件為管狀，中部卡裝或膠裝法蘭以便固定在穿孔墻上。法蘭一般為灰鑄鐵，當工作電流大于1500安時常用非磁性材料以減少發熱。

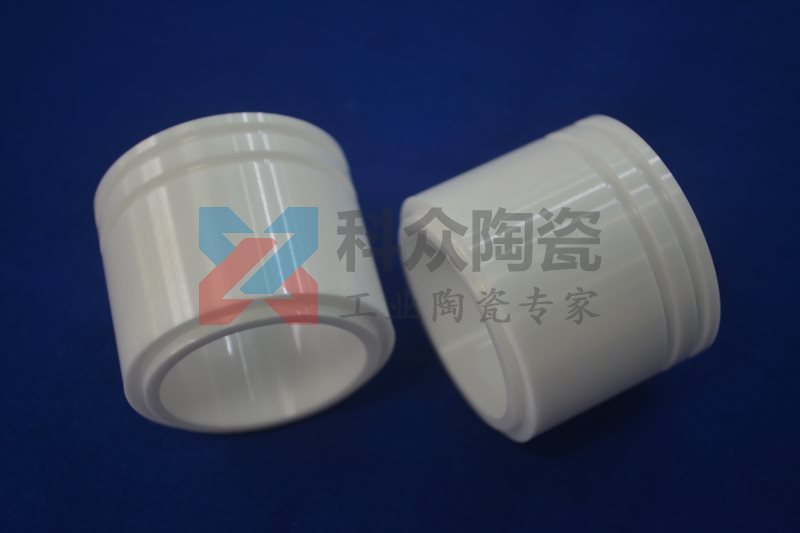

氧化鋁陶瓷絕緣瓷套管


單一絕緣陶瓷管的絕緣結構分為有空氣腔和空氣腔短路兩類。

空氣腔套管用于10千伏及以下電壓等級，導體與絕緣瓷套管之間有空氣腔作為輔助絕緣，可以減少套管電容，提高套管的電暈電壓和滑閃電壓。

當電壓等級較高時（20～30千伏），空氣腔內部將發生電暈而使上述作用失效，這時采用空氣腔短路結構。

這種絕緣瓷套管的瓷套內壁涂半導體釉，并用彈簧片與導體接通使空氣腔短路，用以消除內部電暈。但法蘭附近仍可能發生電暈和滑閃。

通常在法蘭附近兩側瓷套表面各設一很大的傘裙，并在法蘭附近涂以半導電層使電場均勻分布，提高絕緣瓷套管的放電特性。

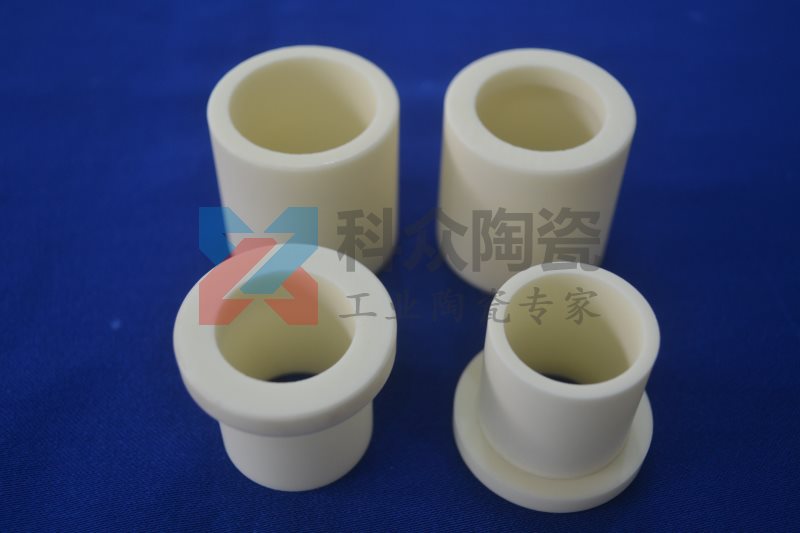

氧化鋯絕緣瓷套管


電容式絕緣瓷套管：
由電容心子、絕緣瓷套管、金屬附件和導體構成。主要用于高壓變壓器和斷路器。

其上部在大氣中、下部在油箱中工作。電容式絕緣瓷套管的電容心子作為內絕緣，瓷套作為外絕緣，也起到保護電容心子的作用。

瓷套表面的電場受內部電容心子的均壓作用而分布均勻，從而提高了套管的電氣絕緣性能。金屬附件有中間連接套筒（法蘭）、端蓋、均壓球等。
